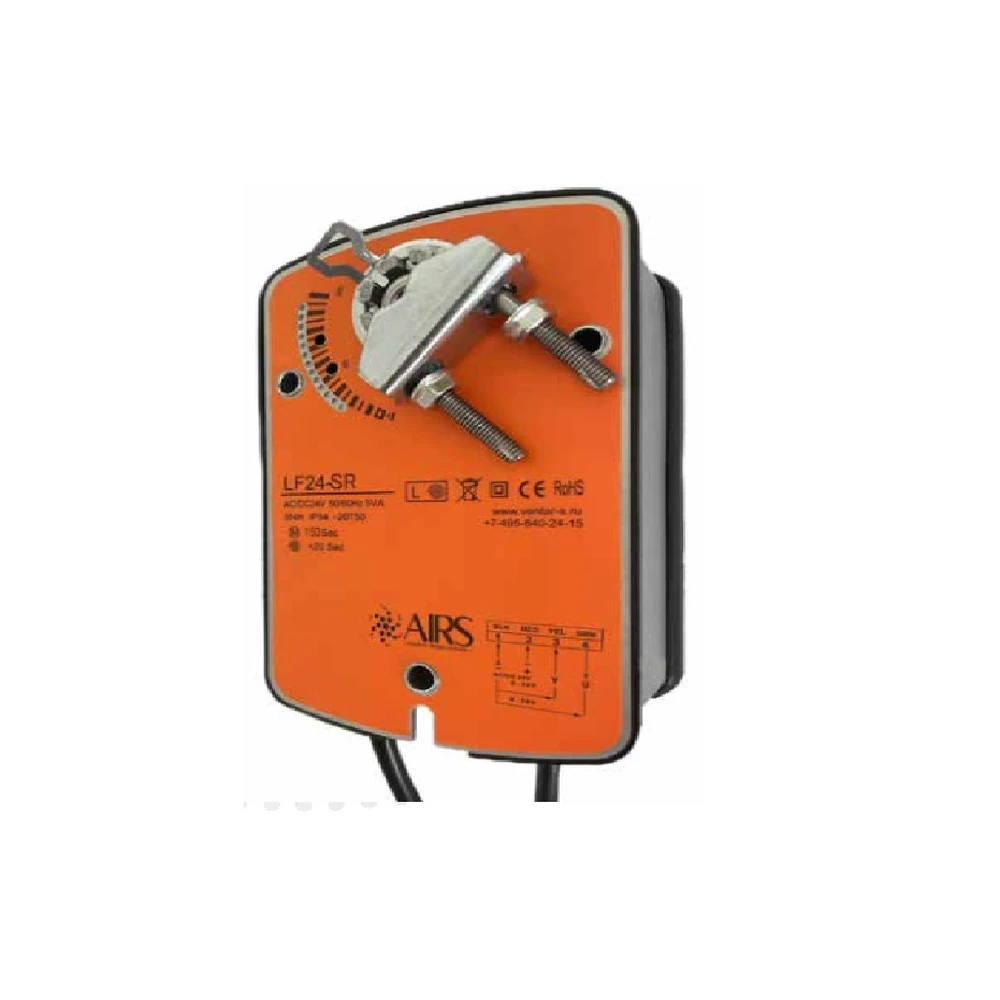

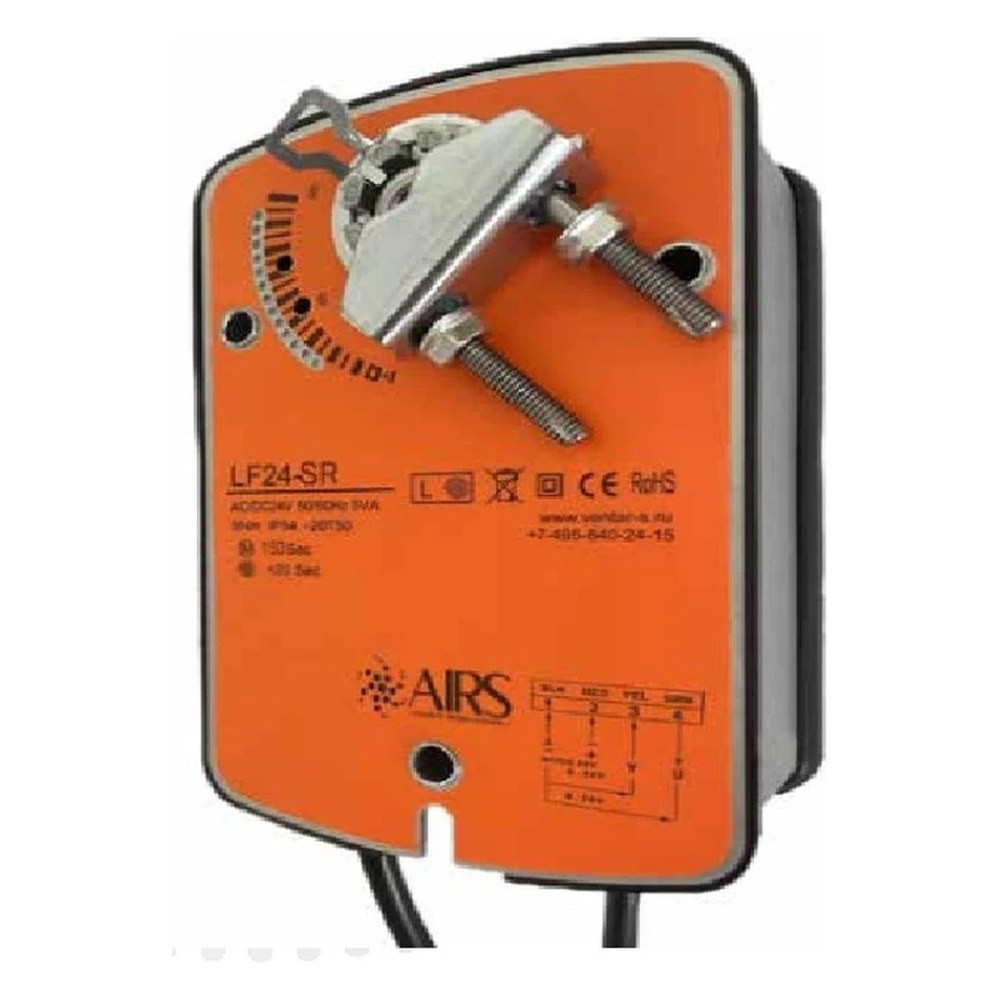

Электропривод AIRS LF24-SR
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод AIRS LF24-SR — привод на 5 Н·м для створок воздушных клапанов и заслонок систем вентиляции. Питание AC/DC 24В; плавное управление сигналом 0(2)…10 В; возвратная пружина закрывает створку при пропадании питания.
Как работает
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.
Что это даёт
Как подобрать и смонтировать
Электропривод легко устанавливается непосредственно на вал створки клапана 7...16 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.
- Посчитайте площадь створки клапана: момент берётся из расчёта ориентировочно 6 Н·м на 1 м²
- Выберите напряжение питания по проекту — 24 В или 230 В
- Определите тип управления: двухпозиционное «открыто/закрыто» или плавное 0(2)…10 В (индекс -SR)
- Нужен аварийный возврат створки — берите исполнение с возвратной пружиной
- Нужны сигналы положения в щит — берите исполнение с концевыми выключателями (индекс -S)
- Проверьте вал клапана: круглый 6…20 мм или квадратный 5…16 мм в зависимости от серии
Технические характеристики
| Номинальное напряжение | 24 В=/ 24 В~ 50…60 Гц |
| Диапазон номинального напряжения | 21.6…26.4 В |
| Потребляемая мощность при движении | 5 Вт |
| при удержании | 3 Вт |
| Расчётная мощность | 15 ВА |
| Соединительный кабель двигателя | 1 м |
| концевого переключателя | 1 м |
| Крутящий момент двигателя | Min 5 Нм при ном. напряжении |
| пружины | Min 5 Нм |
| Точки переключения | 5°…80° |
| Направление поворота | Выбирается установкой L/R |
| Угол поворота | 0°…90° |
| Время поворота двигателя | 150 сек. |
| пружины | ≤ 20 сек |
| Индикация положения | Механическая – указатель |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP 54 |
| Уровень шума | макс. 62 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%…95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Вес (не более) | 1,8 кг |
Чертежи и схемы
Комплектация
- Электропривод — 1 шт.
- Монтажный кронштейн и крепёж — 1 комплект
- Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада и под заказ, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
Момент привода должен перекрывать момент, нужный створке клапана, с запасом: заниженный момент не дожимает уплотнение, и клапан не выходит на герметичность. При сомнении берите ближайший больший типоразмер.
Привод и клапан должны совпадать по напряжению и типу управления, а для противопожарных клапанов — ещё и по наличию возвратной пружины: исполнения без пружины в системах дымоудаления не применяются.
Сигнализация положений
Промежуточное положение определяется по механическому указателю.
Настройка вспомогательных переключателей
Переключение направления вращения: 0 -вращение по часовой стрелке 1 -вращение против часовой стрелки
Аналоги
AIRS LF24-SR изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo LF-SR, Gruner 341C-024-05, BVM LM24-BS-5, Nanotek LF24BS.
Важно знать
Для плотных и утеплённых заслонок берите привод с запасом 30 % по моменту.
Подбор и заказ. Назовите размер заслонки, напряжение и тип управления — подберём привод и адаптер.
